NS-19-5-25A桥梁穿索机

本机采用了多种机械传动为目的,运用两物的磨擦力从而带动钢铰线向前移动到达预计距离。

分类:

描述

一、用途

在建造桥梁和大型建筑物采用有预应力工作中为孔道穿钢铰线 的主要工具。钢较线穿索机(预应力钢铰线穿入孔道简称穿索机)穿索 机广泛使用于大型桥梁、箱梁与构筑物是理想的穿索施工机械。本机 设备材料扎实、可靠,配件均比国内同类产品加大、加厚,配件寿命大, 是同类产品三倍,保证设备耐用。

二、技术参数

1、钢铰线直径:14.16MM(可根据用户需要配置)

2、输送距离:50-200M

3、电机功率:3-11KW(可根据用户需要配置)

4、电压输入:380V

5、整机重量:80-160KG

6、外型尺寸:650×460×380MM

三、工作原理

减速机带动双轮转动,钢铰线从一端进入线插入,主动轮与从动轮 压住钢校同时前移动导管穿入预留孔道,直到从孔道另一端穿出达到 张拉预防留尺寸。

四、主要特点

本机可进、可退,集放线穿线为一体,体积小,重量轻,操作简单,维护方便,在施工过程中,两人可完成操作,大大减轻劳动强度,提高生产 率。新型 NS-19-5-25A 型穿索机,全机齿轮动力传动设计,扭力比市面 上皮带机大1倍,并配套厂家专用穿索子弹头,有效解决大跨度,多曲度, 穿索难题,最远穿索距离可达 20-90 米(曲线)。NS 型穿索机速度可快、 可慢(1-100 MVMIN)并带电脑变频电控系统、低速大扭力、高速高通过、 灵活方便、精准、可靠,科技先进。

1、节约大量人力,只需上下两人,节约了人员管理。

2、变频器操作,数据精准,无任何浪费,大大节约了材料费用。

3、钢铰线不用提前切割存入,保证材料质量。

4、每分钟穿索速度可达 100M,两人上穿钢铰线在 3040 吨,成本低, 高效率,快速准确。

5、设备轻便,易于拆卸安装运输。

五、使用方法

1、开机前准备工作

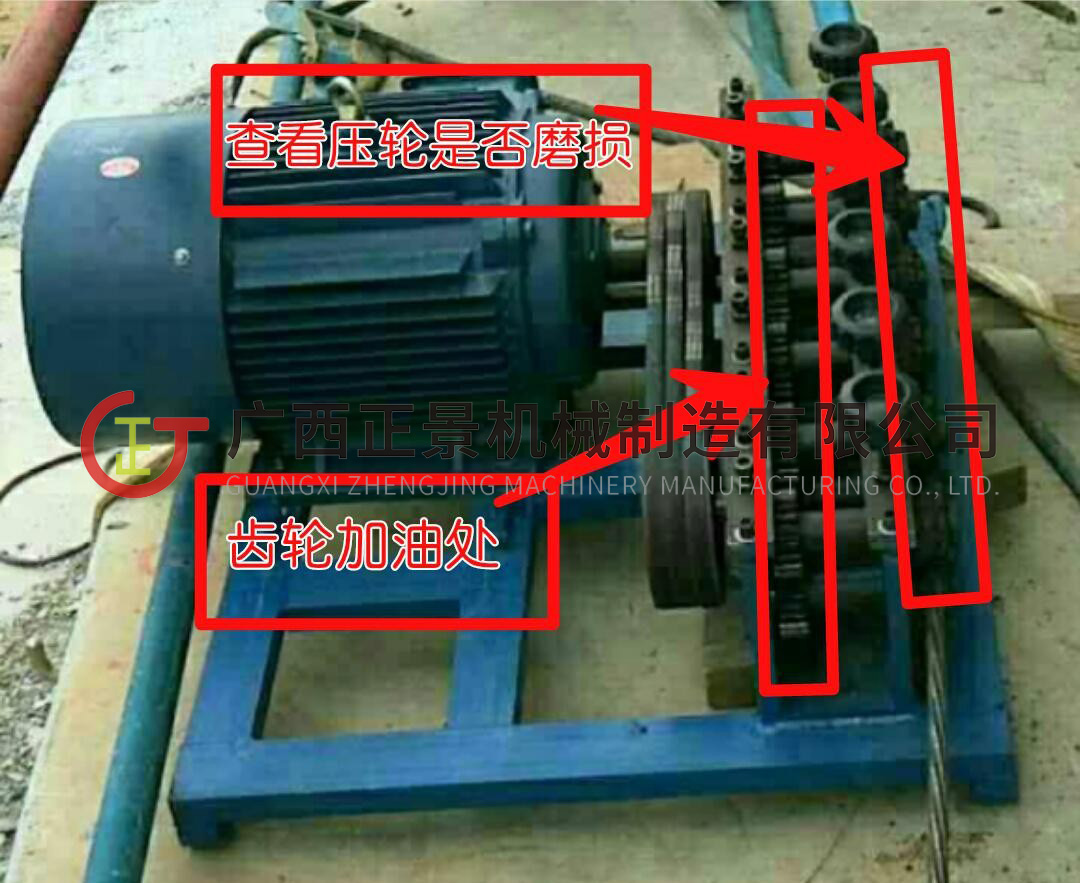

(1)检查电器线路是否完好,确认松开机器上方五个丝动手轮。 如图:

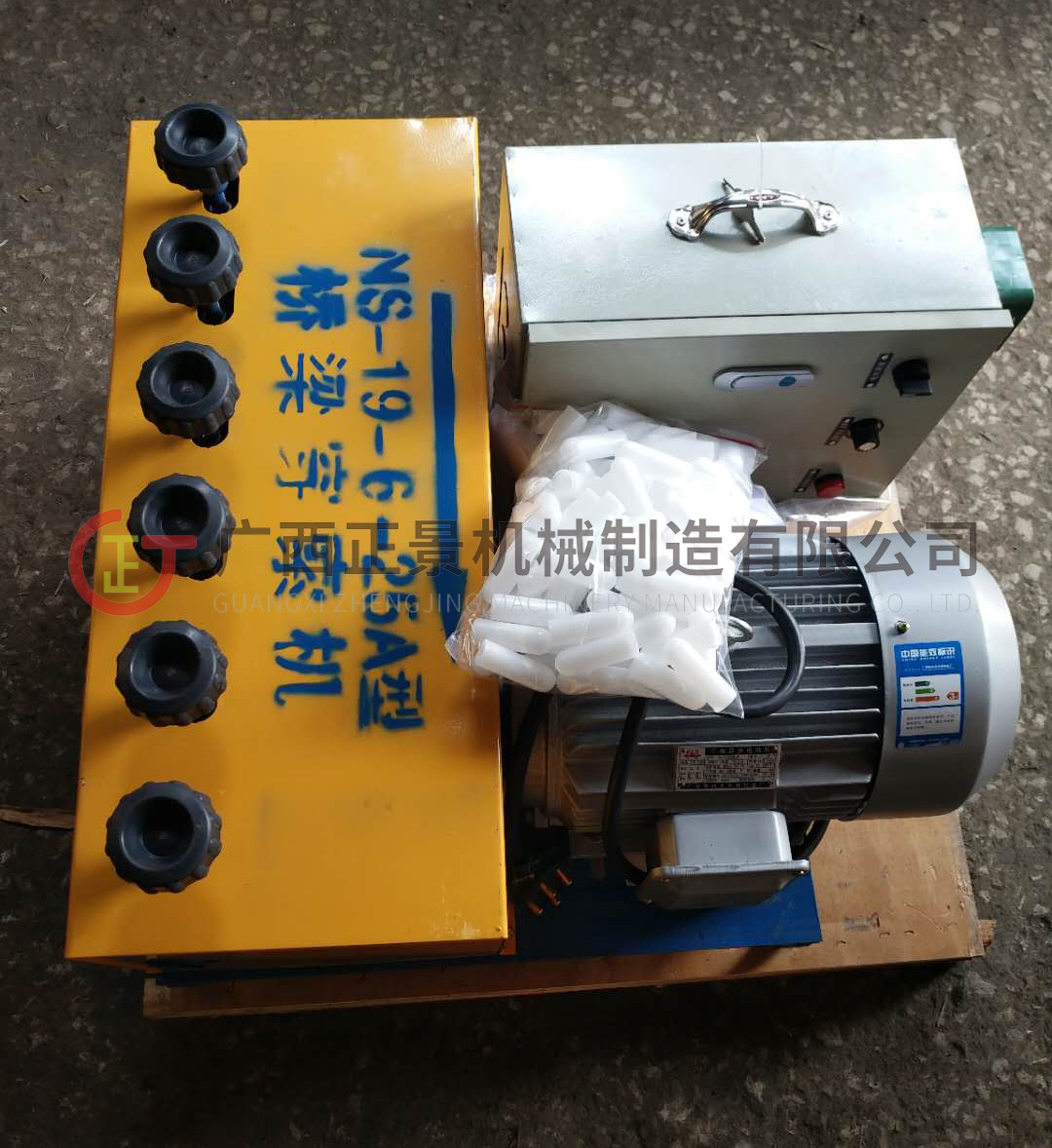

桥梁穿索机

(2)检查电机动转方向,是否符合机壳上箭头所标志的方向。

(3)接通电源,调试确定好正反转。

2、正常工作

(1)将打好架子的钢铰线从机子的进线口插入,点动正转进线按钮 开关(或手动),使钢铰线缓慢穿入机子从出线口出线进入波纹管内,再适当调紧 6 个丝动手轮(但不能太紧,否则会加剧压轮的磨损),后沿导管进入预留孔道至另一端穿出达到预留张拉尺寸,再用手持式沙轮机切断。

(2)当达不到输送距离,可调整机上丛动手轮压紧达到工作要求为止。

(3)工作时,注意运转是否正常,当发现任何故障,应立即停机查明原因,排除故障后再启动。

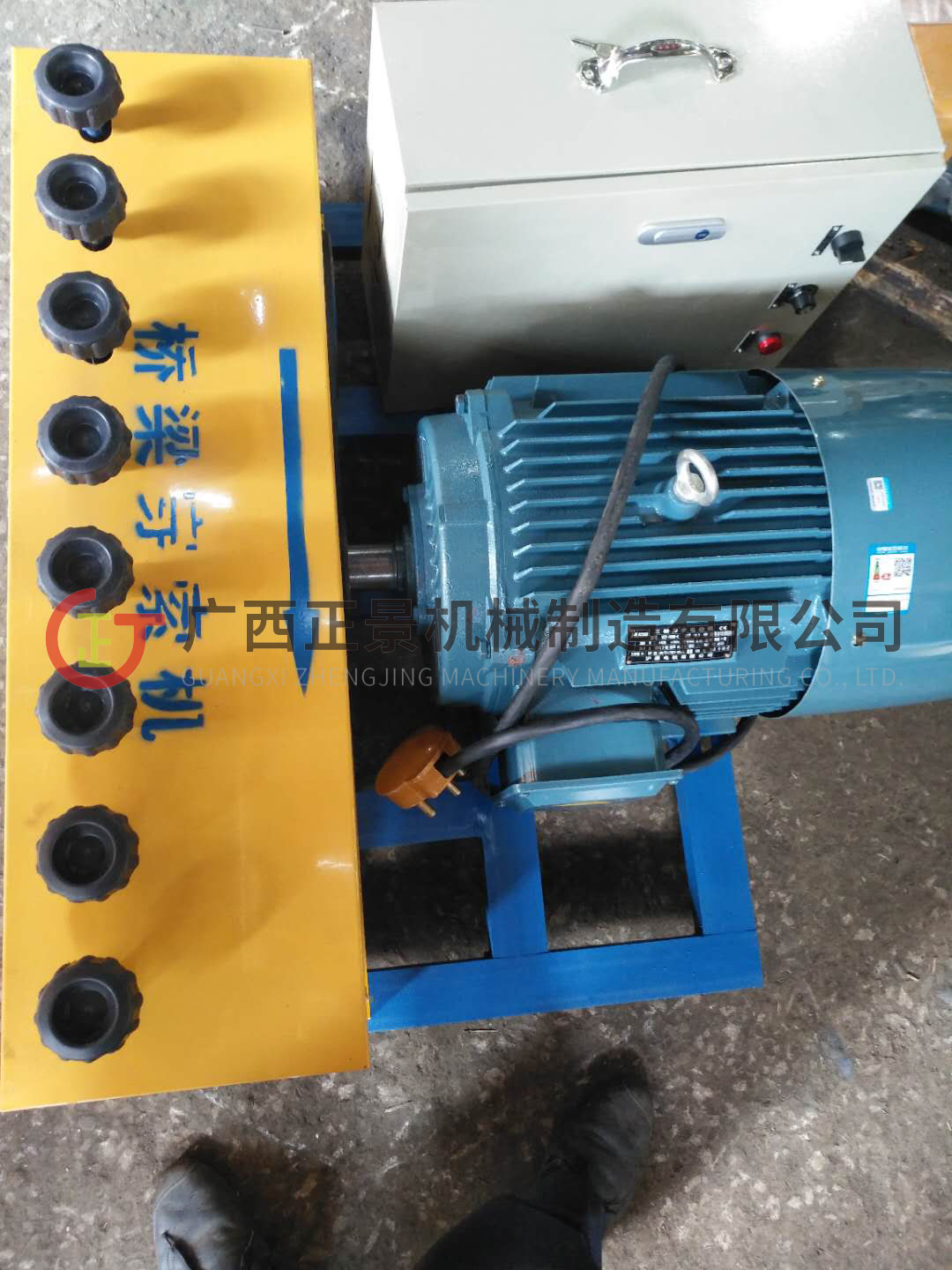

桥梁穿索机

(2)每次使用完毕后,设备应放在干燥无雨的环境中。
